Как работает двухвентиляторный опрыскиватель

Аэродинамика опрыскивания в саду: почему одного вентилятора уже недостаточно?

В условиях современного интенсивного садоводства требования к качеству опрыскивания значительно изменились. Если ранее задачей было доставить рабочий раствор в крону,
то сегодня ключевыми параметрами становятся:

• равномерность покрытия листовой поверхности;
• глубина проникновения в крону;
• снижение потерь рабочего раствора.

Это особенно актуально для садов с плотной посадкой и развитой листовой массой. Крона плодового дерева представляет собой сложную многослойную структуру. В процессе опрыскивания могут возникать такие проблемы, как экранирование внутренних зон, неравномерное распределение капель, потери на периферии. В результате часть листовой поверхности остаётся недостаточно обработанной.

• до 25–40% раствора не попадает на целевую поверхность;
• до 15–25% уходит за пределы кроны (дрифт);
• внутренние зоны кроны получают на 30–50% меньше покрытия.

Роль воздушного потока.

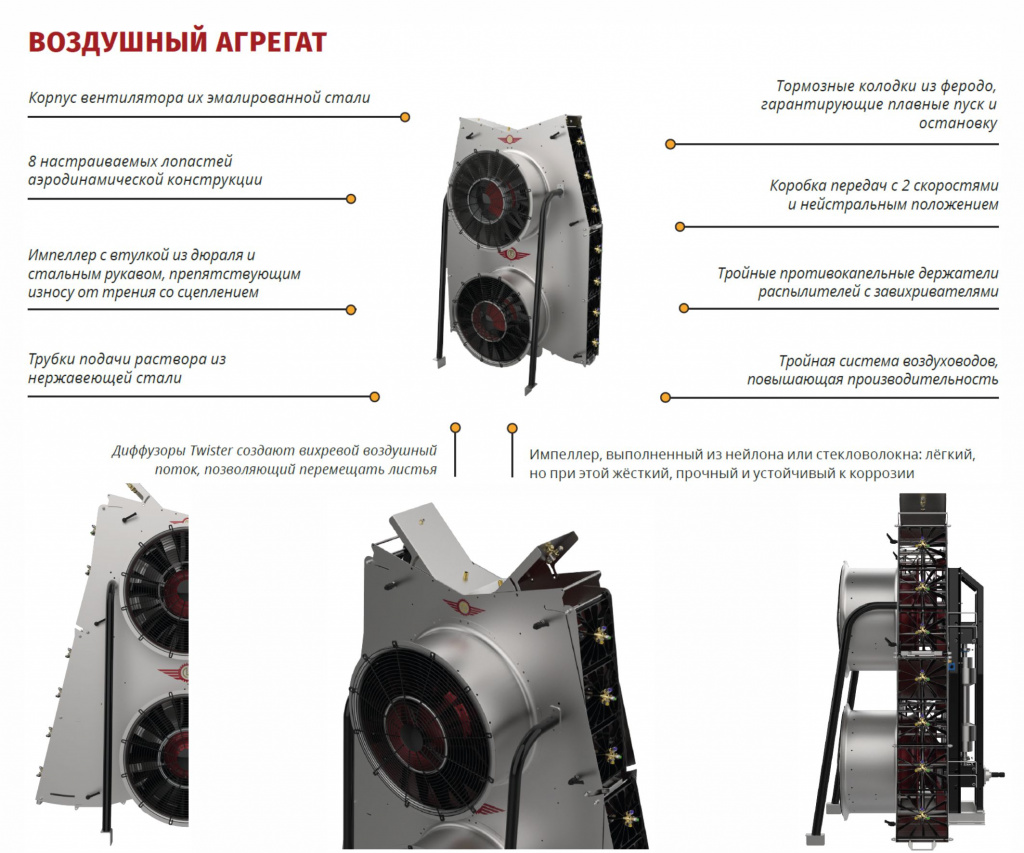

Ключевым фактором становится не давление раствора, а структура воздушного потока. В системах с двойной вентиляцией реализован принцип распределённой подачи воздуха по высоте кроны.

Два вентилятора формируют:

• независимые потоки;
• равномерную аэродинамическую нагрузку;
• проработку нижнего и верхнего ярусов.

В садах с высотой кроны 3–3,5 м это даёт более равномерное покрытие по всей высоте, уменьшение «мертвых зон» и, как следствие, повышение эффективности препаратов. Особо актуально использование двух вентиляторных опрыскивателей в интенсивных яблоневых садах , виноградниках и садах с загущенной кроной.

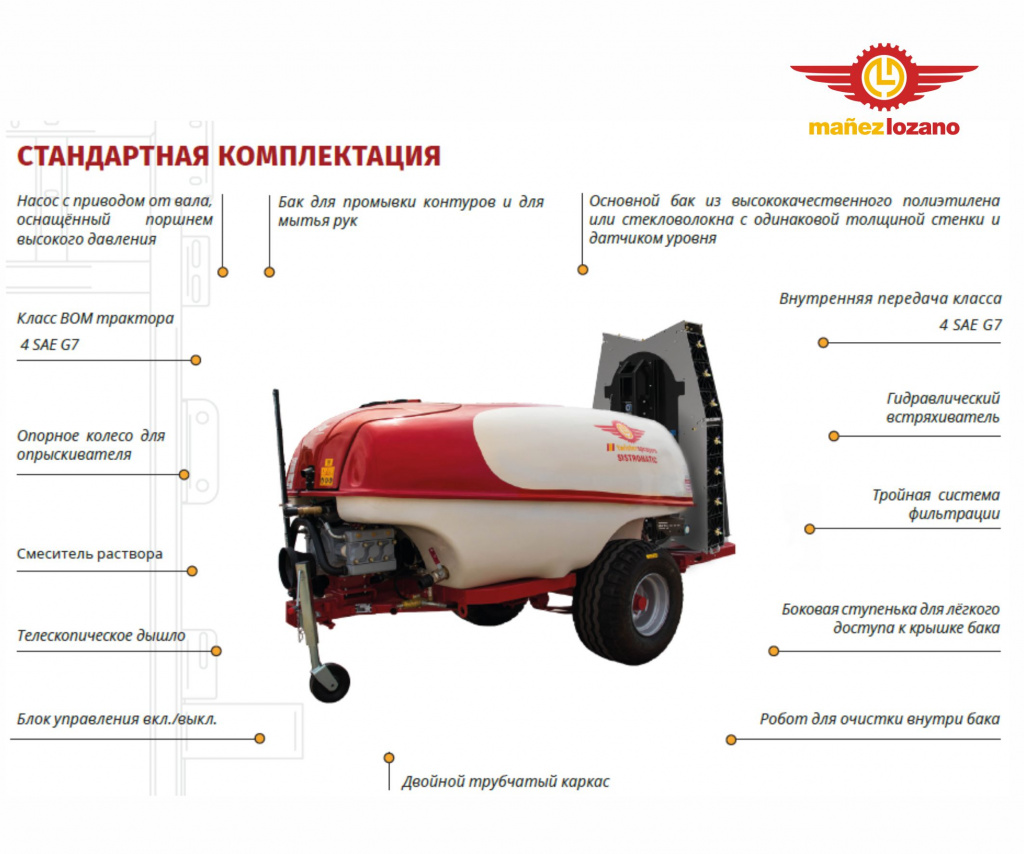

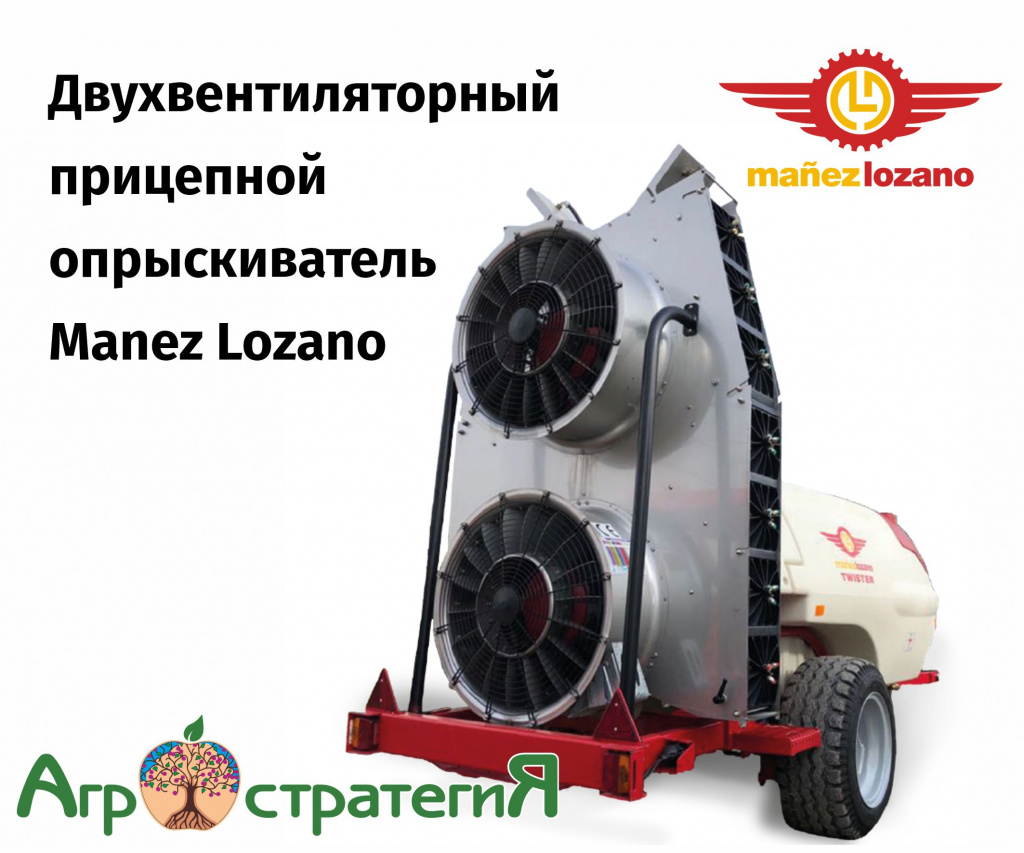

В компании Агростратегия в ассортименте техники для садов представлен прицепной опрыскиватель Manez Lozano 2000l FR TW DOUBLE FAN.

• Двойная структурная трубчатая рама;
• Телескопическая тяга;
• Основной резервуар из высококачественного полиэтилена с равномерной толщиной и индикатором уровня спереди и сбоку, объемом 2000 литров;
• Система множественной фильтрации;
• Электрическая команда управления включением/выключением
• Поршневой насос высокого давления Mañez Lozano с валом редуктора, производительность 150 л/мин.

Гидравлическая система опрыскивателя для садов: влияние конструкции на стабильность обработки.

При анализе эффективности опрыскивания в саду часто акцент делают на форсунках и норме внесения. Однако в долгосрочной эксплуатации не менее важным фактором является стабильность работы гидравлической системы.

Нагрузка на насос в садовых условиях

Работа опрыскивателя в саду характеризуется:

• переменной нагрузкой;
• длительными циклами работы;
• необходимостью поддержания стабильного давления.

При прямом приводе насос работает на высоких оборотах, что может приводить к ускоренному износу, нестабильности параметров, росту энергопотребления. Конструктивное решение: редукторная схема. В ней используется насос с редуктором и сквозным валом. Это позволяет снизить рабочие обороты насоса, стабилизировать давление и уменьшить вибрационные нагрузки.

Для садоводства это даёт ряд эффектов:

• более равномерную подачу раствора;
• снижение риска перепадов давления;
• стабильную работу форсунок.

Также снижается расход топлива и увеличивается ресурс оборудования.

А многоступенчатая система фильтрация обеспечивает:

• защиту форсунок от засорения;
• сохранение равномерности распыла;
• стабильность дозирования.

При работе с мелкодисперсными распылами это очень важно.

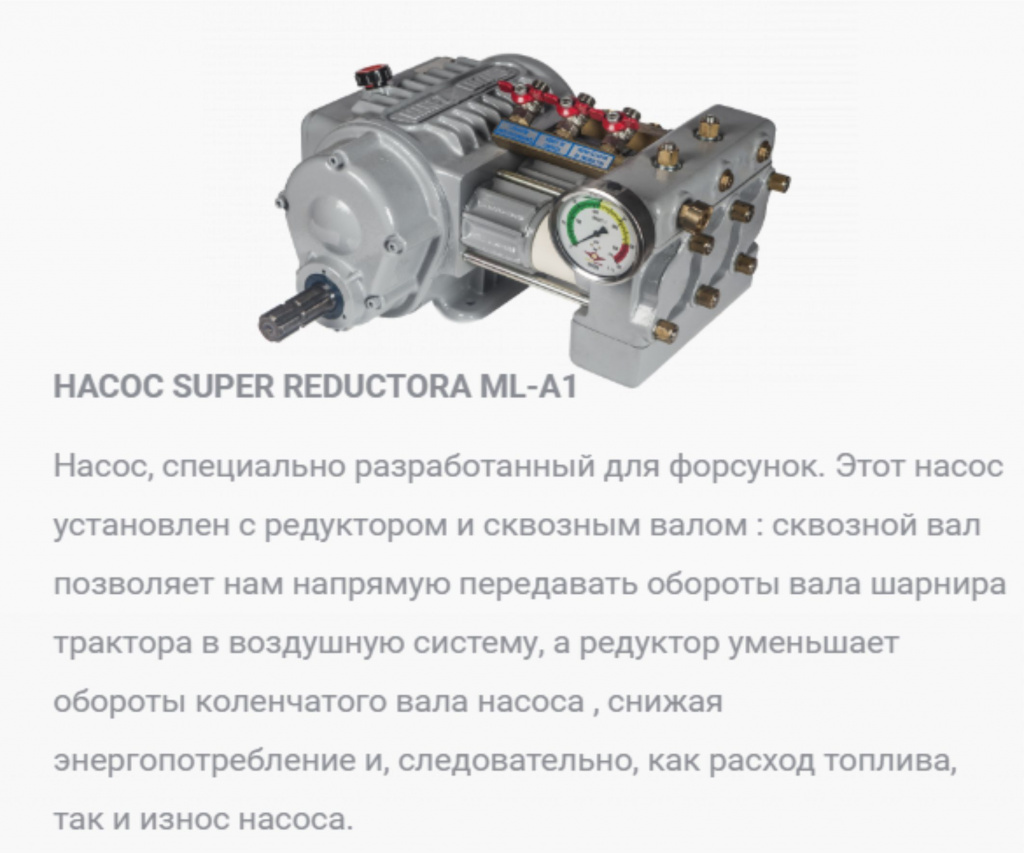

В прицепных опрыскивателях Manez Lozano установлен насос SUPER REDUCTORA ML-A1, разработанный специально для форсунок. Этот насос установлен с редуктором и сквозным валом, который позволяет напрямую передавать обороты вала шарнира трактора в воздушную систему, а редуктор уменьшает обороты коленчатого вала насоса, снижая энергопотребление и, следовательно, как расход топлива, так и износ насоса.

Также в данных опрыскивателях используется тройная система фильтрации.
