Двухвентиляторный опрыскиватель 2000 FR TW DOUBLE FAN

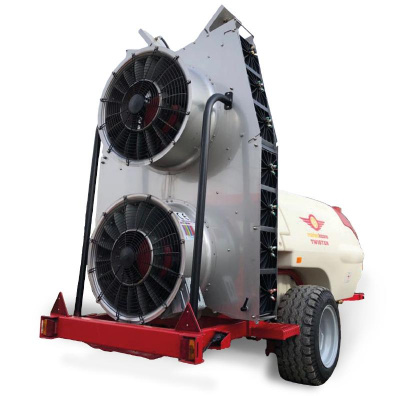

Прицепной двухвентиляторный опрыскиватель Mañez Lozano FR TW DOUBLE FAN 2000
Mañez Lozano FR TW DOUBLE FAN 2000 серии NARROW TW TOWER DF — прицепной садовый опрыскиватель с двухвентиляторной воздушной системой, предназначенный для обработки плодовых насаждений.
Главная особенность модели — вертикальная компоновка двух вентиляторов и система воздуховодов, формирующая воздушный поток по высоте кроны. Верхний и нижний вентиляторы соединены карданной передачей без ремней и оснащены двухскоростными редукторами. Вентиляторы можно отключать независимо друг от друга или использовать на разных скоростях, адаптируя работу воздушной системы к параметрам насаждений.
Опрыскиватель оснащён основным баком объёмом 2000 л, поршневым насосом высокого давления производительностью 150 л/мин и системой множественной фильтрации.
Технические характеристики
Модель: FR TW DOUBLE FAN 2000
Серия: NARROW TW TOWER DF
Тип: прицепной садовый опрыскиватель
Объём основного бака: 2000 л
Бак для промывки контуров: 200 л
Бак для мытья рук: 15 л
Производительность насоса: 150 л/мин
Количество вентиляторов: 2
Диаметр вентиляторов: 2 × 720 мм
Количество лопастей: 8
Количество скоростей вентилятора: 2
Количество форсунок: 42 + 2
Ширина колеи: 116–183 см
Высота с вентиляторным узлом: 2547 мм
Размер вала: 50 × 1300 мм
Тип соединения: 161 – 6T
Шины: 10.0/75-15.3"
Минимальная мощность трактора: от 55 л.с.
ВОМ: 540 об/мин
Потребность в мощности 27 л.с. на первой и 38 л.с. на второй скорости при 540 об/мин.
Конструктивные особенности

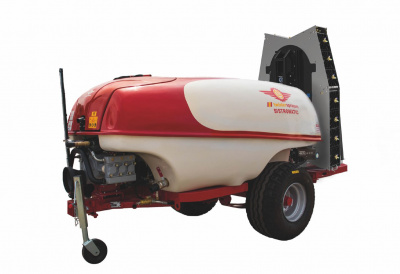

Опрыскиватель построен на двойной трубчатой раме и оснащён телескопическим дышлом. Основной резервуар изготовлен из высококачественного полиэтилена с равномерной толщиной стенок и имеет указатели уровня спереди и сбоку.
В стандартной конструкции предусмотрены:
- поршневой насос высокого давления Mañez Lozano;
- гидравлический смеситель рабочего раствора;
- тройная система фильтрации;
- электрическое управление включением и выключением подачи;
- опорное колесо;
- боковая ступень для доступа к баку;
- система внутренней очистки основного резервуара;
- отдельные баки для промывки системы и мытья рук.
Двухвентиляторная система TW TOWER DF

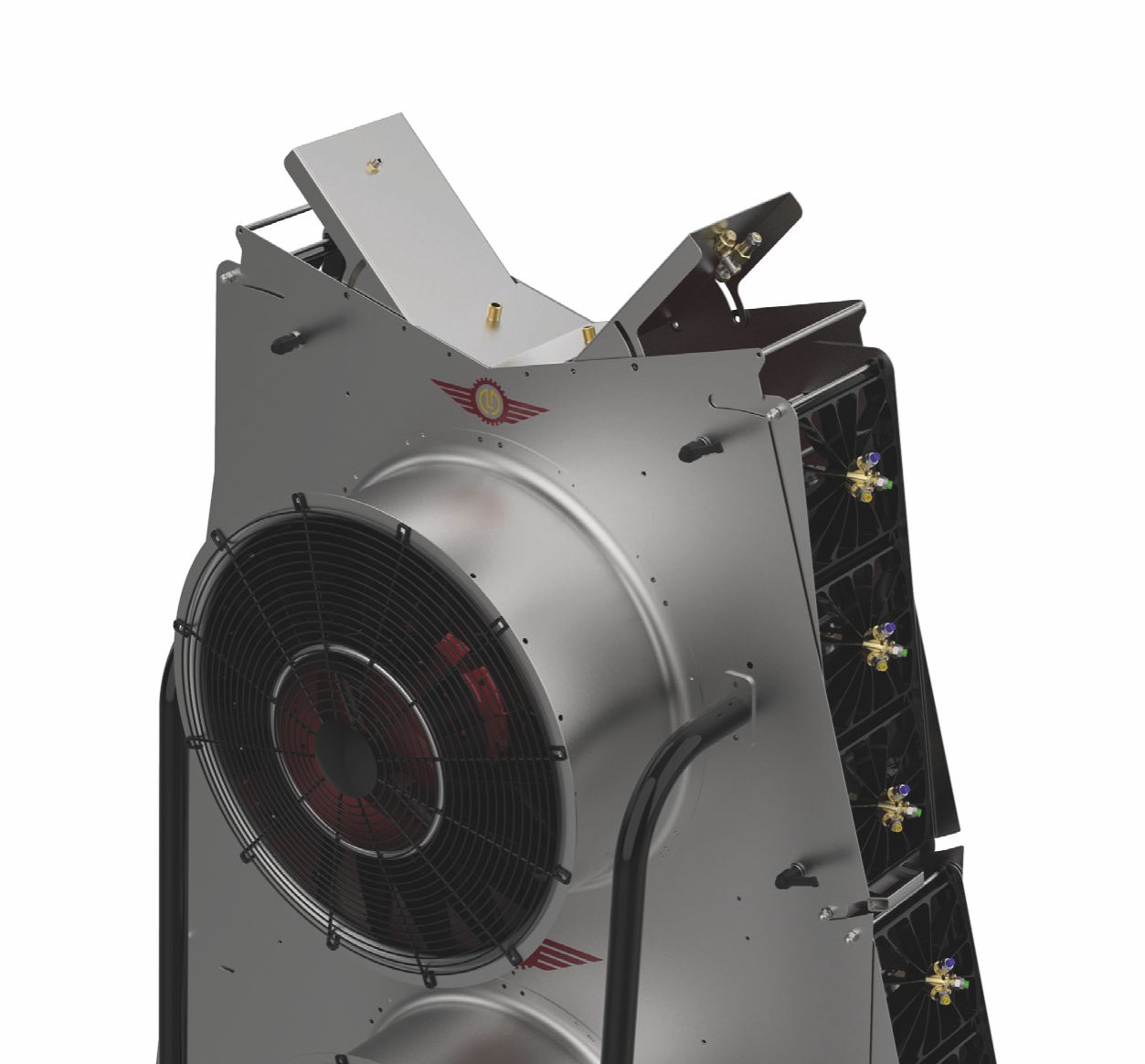

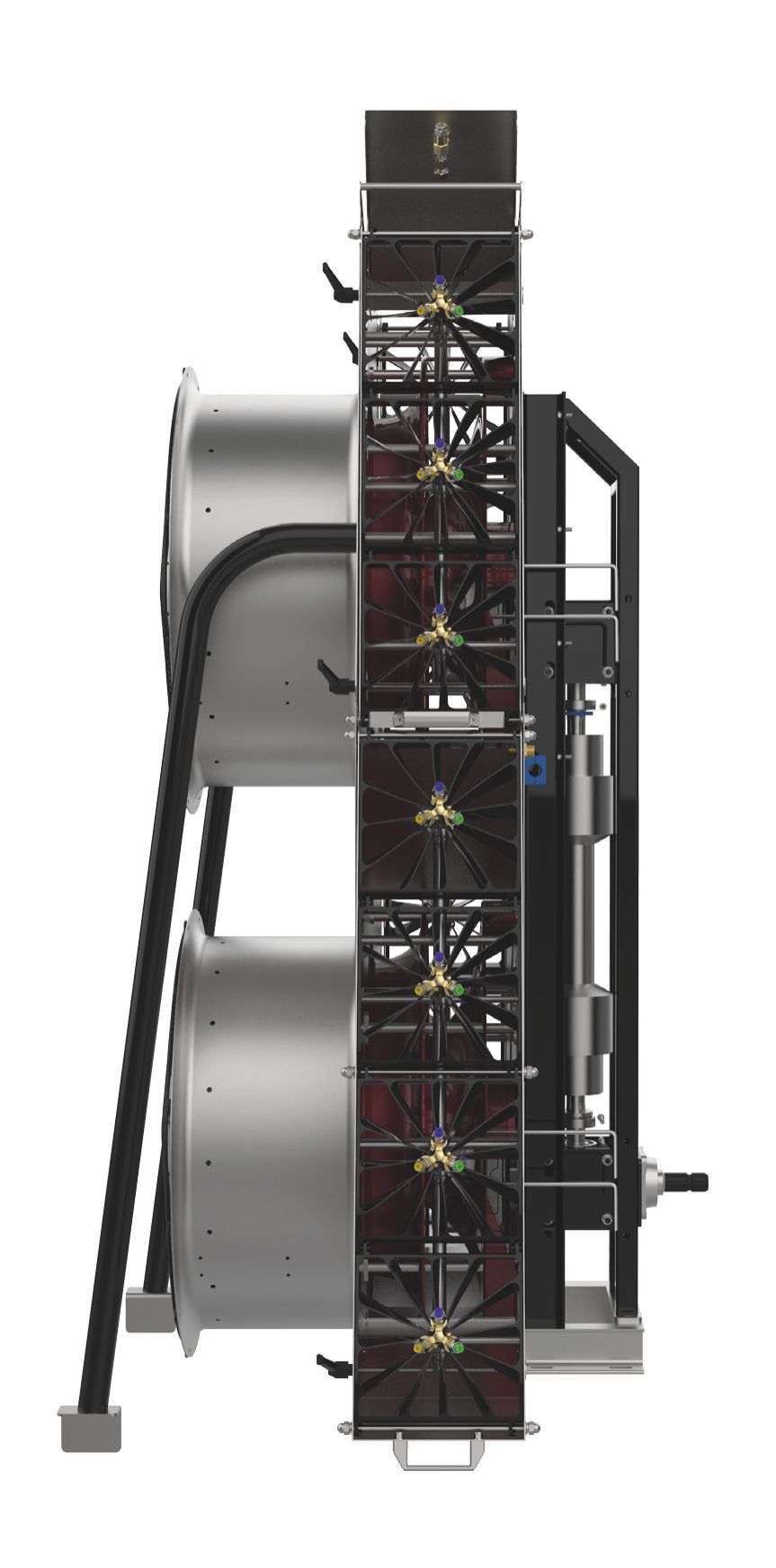

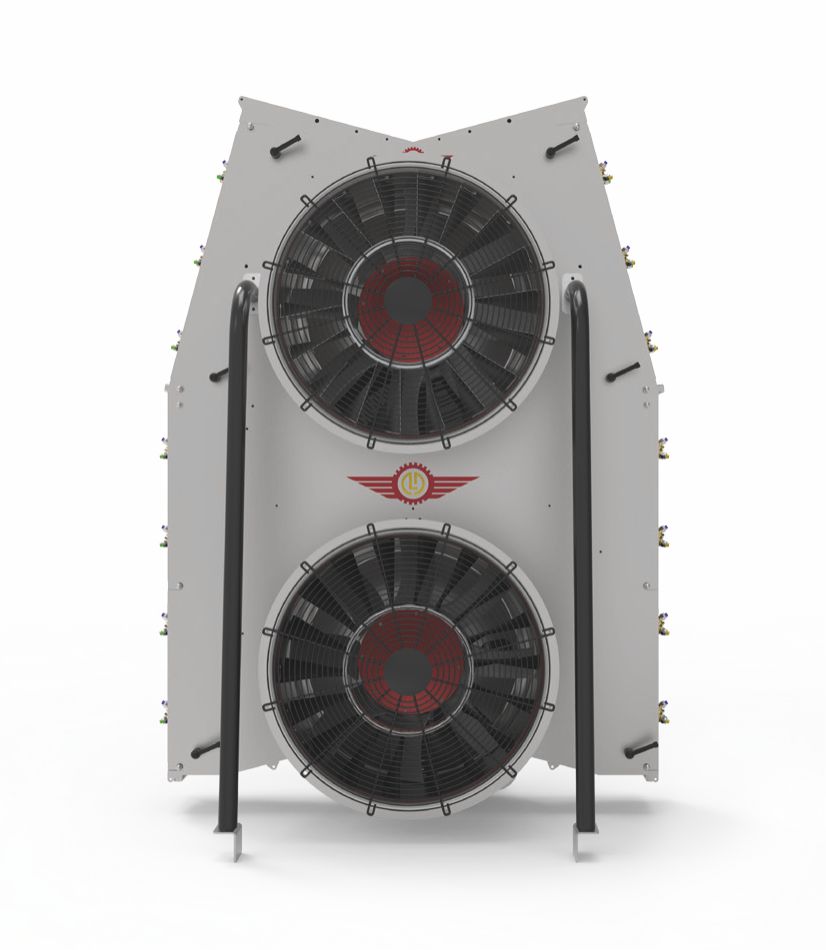

Воздушный узел включает два вентилятора диаметром 720 мм, расположенных один над другим.
Корпус изготовлен из эмалированной стали. Вентиляторы имеют по восемь регулируемых лопастей аэродинамического профиля. Импеллер выполнен из нейлона или стекловолокна, что обеспечивает небольшую массу, жёсткость и устойчивость к коррозии.
В конструкции используются диффузоры Twister, создающие вихревой воздушный поток и приводящие листовой аппарат в движение. Подача раствора осуществляется по трубкам из нержавеющей стали, предусмотрены тройные противокапельные держатели распылителей.
Верхний вентилятор связан с нижним карданной передачей. Ременная передача отсутствует. Отдельный двухскоростной редуктор позволяет отключать один из вентиляторов независимо от второго либо использовать вентиляторы на разных скоростях.
Преимущества двухвентиляторного опрыскивателя FR TW DOUBLE FAN 2000
Два вентилятора по высоте кроны. Вертикальная двухвентиляторная компоновка предназначена для работы с садовыми насаждениями и распределения воздушного потока по высоте растений.
Независимая настройка воздушной системы. Возможность отключения отдельных вентиляторов и выбора одной из двух скоростей позволяет изменять режим работы под конкретные условия.
Система Twister. Вихревой воздушный поток приводит листья в движение и способствует проникновению рабочего раствора в крону.
Большое количество распылителей. Воздушный агрегат оснащён системой из 42 + 2 форсунок с противокапельными держателями.
Производительный насос. Поршневой насос высокого давления обеспечивает производительность 150 л/мин.
Комплексная фильтрация и промывка. Предусмотрены тройная фильтрация рабочего раствора, отдельный 200-литровый бак для промывки контуров и система внутренней очистки основного бака.
Адаптация к садовому трактору. Регулируемая колея 116–183 см и потребность в мощности от 55 л.с. рассчитаны на работу в садовых междурядьях.
